¶ Теория
¶ Формат ELF

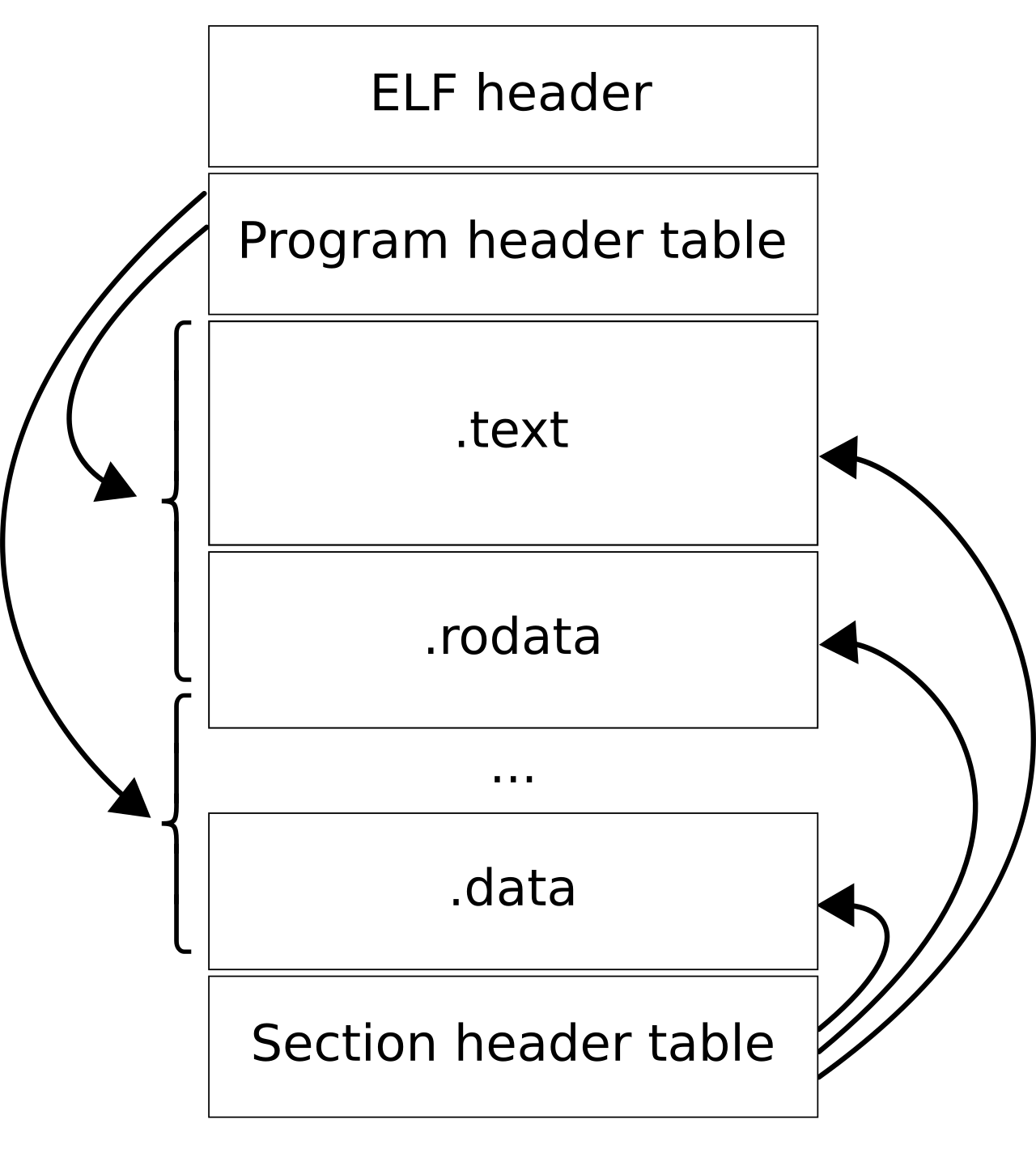

ELF (Executable and Linkable Format) — стандартный формат исполняемых файлов, объектных файлов и разделяемых библиотек в Linux и большинстве UNIX-подобных систем. Любой ELF-файл состоит из трёх основных частей:
- ELF-заголовок (ELF header) — фиксированный по структуре блок в начале файла, описывающий тип файла, целевую архитектуру, точку входа и расположение остальных таблиц
- Таблица заголовков программы (Program Header Table) — описывает сегменты, которые загрузчик должен отобразить в память во время выполнения (в том числе сегмент PT_DYNAMIC); что и как грузить в память для работы программы
- Таблица заголовков секций (Section Header Table) — описывает секции файла (.text, .data, .dynamic, .dynsym и т. д.), используется в основном на этапе анализа и линковки; как устроен файл внутри для линковки и анализа
Один сегмент может ссылаться на несколько секций. Таблица заголовков секций часто модицируется про обфускации.
¶ Хранение информации о зависимостях
Ключевой механизм для этой работы — это секция .dynamic (динамический раздел). Она присутствует у динамически слинкованных исполняемых файлов и у .so-библиотек. Содержит массив записей вида тег -> значение. Нам будет интересен тег DT_NEEDED, поскольку каждая такая запись хранит имя разделяемой библиотеки, которая должна быть загружена во время старта программы.
objdump -p /bin/ls
NEEDED libselinux.so.1
NEEDED libc.so.6
readelf -d /bin/cat
0x0000000000000001 (NEEDED) Shared library: [libc.so.6]
ldd /bin/cat
linux-vdso.so.1 (0x0000785d14fe0000)
libc.so.6 => /lib/x86_64-linux-gnu/libc.so.6 (0x0000785d14c00000)
/lib64/ld-linux-x86-64.so.2 (0x0000785d14fe2000)
Первые два инструмента не запускают программу, выполняют статический анализ. Инструмент
lddвыполняет программу. Следует быть осторожными.
¶ Определение архитектуры
В ELF-заголовке есть поле e_machine, которое однозначно определяет архитектуру процессора, под которую собран файл. Некоторые значения:
| Архитектура | Константа | Значение |
|---|---|---|
| x86 (i386, 32-бит) | EM_386 |
3 (0x03) |
| x86-64 (AMD64) | EM_X86_64 |
62 (0x3E) |
| ARM (32-бит) | EM_ARM |
40 (0x28) |
| AArch64 (ARM 64-бит) | EM_AARCH64 |
183 (0xB7) |
readelf -h /bin/cat
ELF Header:
Magic: 7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
Class: ELF64
Data: 2's complement, little endian
Version: 1 (current)
OS/ABI: UNIX - System V
ABI Version: 0
Type: DYN (Position-Independent Executable file)
Machine: Advanced Micro Devices X86-64
Version: 0x1
Entry point address: 0x3ac0
Start of program headers: 64 (bytes into file)
Start of section headers: 37400 (bytes into file)
Flags: 0x0
Size of this header: 64 (bytes)
Size of program headers: 56 (bytes)
Number of program headers: 13
Size of section headers: 64 (bytes)
Number of section headers: 31
Section header string table index: 30
Разделяемая библиотека и исполняемый файл, который её использует, обязаны быть собраны под одну и ту же архитектуру.
Библиотека
.soи исполняемый файл имеют типET_DYNв полеe_type. Признаком исполняемого файла является наличиеPT_INTERPв Program Header Table
¶ ldd наоборот
Утилита ldd отвечает на вопрос: "какие библиотеки нужны этому исполняемому файлу?". Наша задача построить утилиту, отвечающую на обратный вопрос: "какие исполняемые файлы в данном каталоге используют указанную библиотеку?"
- Рекурсивно обойти каталог сканирования и найти все файлы, которые являются исполняемыми.
- Для каждого найденного файла извлечь список
NEEDED-записей из динамического раздела. Если у файла есть типET_EXEC/ET_DYN, но отсутствует секция.dynamic(статически слинкованный исполняемый файл), то считать, что зависимостей нет. - Сравнить список зависимостей с именем искомой библиотеки (с учётом того, что имя может быть версионным). Сначала точное совпадение строки
DT_NEEDEDс искомым именем библиотеки; если не совпало, то сравнение по базовому имени без версии. - Проверить совпадение архитектуры между исполняемым файлом и целевой библиотекой (библиотеки можно брать здесь:
/lib:/usr/lib:/lib/x86_64-linux-gnu:/usr/lib/x86_64-linux-gnu) - Подсчитать число исполняемых файлов, использующих каждую библиотеку, и отсортировать результат по убыванию количества использований.
- Сформировать отчёт.
¶ Ход работы
¶ Цель
Изучить внутреннее устройство формата ELF и механизм разрешения зависимостей от разделяемых библиотек в Linux. Реализовать на языке C консольную утилиту bldd, которая по заданной разделяемой библиотеке находит все зависящие от неё исполняемые файлы в указанном каталоге и формирует отсортированный отчёт об использовании.
¶ Задание
- спроектируйте архитектуру решения
- реализуйте разбор ELF-файлов
- реализуйте логику обратного поиска
- реализуйте сортировку и аггрегацию
Постройте таблицу вида
библиотека -> [исполняемые файлы], посчитайте количество исполняемых файлов на библиотеку и отсортируйте итоговый список исполняемых файлов по убыванию числа зависимостей/использований
- реализуйте создание отчета (.txt, .html и .json)
В отчёте укажите дату генерации, каталог сканирования, искомую библиотеку, архитектуру каждого найденного файла, итоговую отсортированную таблицу
- реализуйте настраиваемость (каталог сканирования, формат отчёта и другие параметры при необходимости)
- раелизуйте справку (флаг -h, который выведет краткое описание утилиты, список всех опций, минимум 2 примера использования)
- проверьте работу утилиты на нескольких бинарных файлах ОС
¶ Критерии приёмки работы
- для реализации утилиты используется язык C
- утилита запускается из командной строки, принимает как минимум два настраиваемых параметра (искомую разделяемую библиотеку и каталог сканирования)
- утилита корректно отличает исполняемые ELF-файлы от разделяемых библиотек по признаку PT_INTERP
- статически слинкованные исполняемые файлы обрабатываются без падения и помечаются в отчёте отдельно
- утилита корректно рекурсивно обходит указанный каталог и находит только настоящие ELF-исполняемые файлы
- для каждого найденного исполняемого файла корректно извлекается список
NEEDED-зависимостей (сверяется вручную черезreadelf -d/objdump -p) - утилита корректно определяет архитектуру ELF-файла и учитывает архитектуру при сопоставлении файла и библиотеки
- итоговый список исполняемых файлов отсортирован по убыванию числа использований (от большего к меньшему)
- генерируются файлы отчёта, содержащие параметры запуска, найденную библиотеку, отсортированный список исполняемых файлов с количеством зависимостей и архитектурой
- Реализован флаг
-h, выводящий описание опций и минимум 2 работающих примера команд - код утилиты структурирован, понятен, читаем и не содержит ИИ-слопа
- отсутствуют ошибки обработки, утилита не падает на недоступных файлах, символических ссылках, файлах без прав на чтение (такие случаи корректно логируются или пропускаются, по желанию)
